Повітророзподільники для систем вентиляції: Забезпечення комфортного мікроклімату в офісних приміщеннях

Повітророзподільники є ключовими елементами вентиляційних систем, що визначають ефективність повітрообміну та комфорт персоналу в офісних приміщеннях. Їхнє призначення полягає в рівномірному розподілі припливного повітря по всьому об’єму приміщення, запобіганні утворенню застійних зон та протягів, а також у контролі швидкості та напрямку повітряних потоків.

Правильний підбір дифузорів безпосередньо впливає на продуктивність працівників: дослідження показують, що оптимальний повітрообмін підвищує концентрацію уваги на 15-20% та знижує втомлюваність персоналу. Нерівномірний розподіл повітря створює дискомфортні зони з надлишковою швидкістю потоку (протяги) або недостатньою вентиляцією (духота, підвищена концентрація CO2).

Reol пропонує повний асортимент повітророзподільників італійського виробника Tecnoelettra – компанії з понад 40-річним досвідом проектування систем вентиляції. Наша продуктова лінійка включає вихрові дифузори (регульовані та нерегульовані), лінійні щілинні дифузори, конічні моделі та спеціалізовані сопла для промислових об’єктів. Кожен тип розроблений для конкретних умов експлуатації, що дозволяє забезпечити оптимальне рішення для вашого проекту. Для точного підбору повітророзподільників відповідно до параметрів приміщення та проектної документації, зверніться до наших інженерів-консультантів.

Принцип роботи та аеродинамічні характеристики повітророзподільників

Ефективність вентиляційної системи залежить від правильного формування повітряних потоків у приміщенні. Повітророзподільник виконує функцію перетворення швидкісного потоку з повітропроводу (5-8 м/с) у комфортний розподілений потік у робочій зоні (не більше 0.2-0.3 м/с згідно з ДБН В.2.5-67:2013).

У професійній практиці термін “повітророзподільник” об’єднує різні типи пристроїв для подачі повітря: дифузори (стельові елементи з багатоспрямованим розподілом), решітки (настінні або стельові з лінійним потоком), анемостати (регульовані пристрої з круговим розподілом) та сопла (для дальнього викиду). Найпоширенішими в офісних системах є саме дифузори завдяки оптимальному поєднанню ефективності розподілу та естетики.

Процес розподілу повітря у дифузорі відбувається через систему аеродинамічних елементів: конічні або вихрові лопатки, щілинні отвори або перфоровані панелі. Ці елементи формують специфічний патерн повітряного потоку, який визначає зону обслуговування дифузора та характер змішування припливного повітря з внутрішнім.

Конструктивно дифузор складається з корпусу (алюмінієвого або сталевого), розподільних елементів (лопаток, перфорованих панелей), монтажної рамки та регулювальних механізмів (для моделей з індивідуальним регулюванням). Сучасні моделі виготовляються з корозійностійких матеріалів з порошковим фарбуванням RAL за вимогою замовника, що дозволяє інтегрувати їх у будь-який інтер’єр.

Типи повітророзподільників та критерії підбору для офісних систем вентиляції

Вибір типу дифузора визначає ефективність повітрообміну, акустичний комфорт та естетику приміщення. На вартість повітророзподільника впливає тип конструкції, розмір, наявність регулювання та матеріал виготовлення.

Вихрові дифузори: Універсальне рішення для офісних приміщень

Вихрові дифузори створюють закручений повітряний потік, який забезпечує ефективне змішування припливного повітря з повітрям приміщення та рівномірний розподіл по всьому об’єму. Це найпоширеніший тип для офісних будівель, торгових центрів та громадських просторів.

Вихрові дифузори нерегульовані (серії PFQ, PRQ, PLQ, PQQ, PQQR): Базові моделі з фіксованим напрямком потоку та заданою формою факела розподілу повітря. Характеризуються простою конструкцією, надійністю та доступною ціною. Підходять для систем з постійним режимом роботи, де не потрібна зміна параметрів повітророзподілу після монтажу. Ефективна площа обслуговування одного дифузора становить 12-25 м² залежно від діаметра (125-315 мм) та витрати повітря. Монтуються у підвісні стелі Armstrong або гіпсокартонні конструкції.

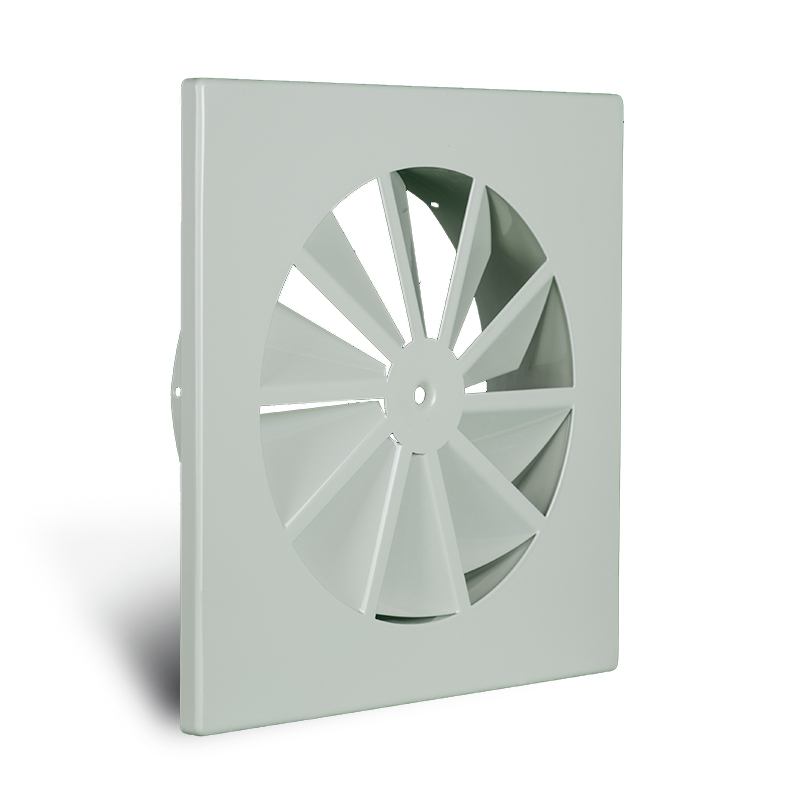

Вихрові дифузори регульовані (серії DGV, PURQ, PUQQ, DQE): Професійні моделі з можливістю індивідуального регулювання кожної лопатки. Дозволяють змінювати напрямок та дальність викиду повітря після монтажу, адаптуючи систему до реальних умов експлуатації. Це критично важливо для приміщень з нестандартною геометрією, великою висотою стель або змінним функціональним призначенням зон. Регулювання здійснюється без демонтажу дифузора, що дозволяє оптимізувати розподіл повітря під час пусконалагодження системи. Рекомендовані для офісів класу А, конференц-залів, торгових залів преміум-сегменту та медичних установ.

Ключові параметри вихрових дифузорів:

• Діапазон витрати повітря: 50-800 м³/год залежно від типорозміру
• Рівень шуму: 25-40 дБ(А) при номінальній витраті
• Зона обслуговування: радіус 2.0-3.5 метра від точки монтажу
• Висота монтажу: 2.5-4.0 метра (для стандартних офісних приміщень)
• Індукція: коефіцієнт підмішування повітря 1:8…1:12

Лінійні (щілинні) дифузори: Архітектурна інтеграція та естетика

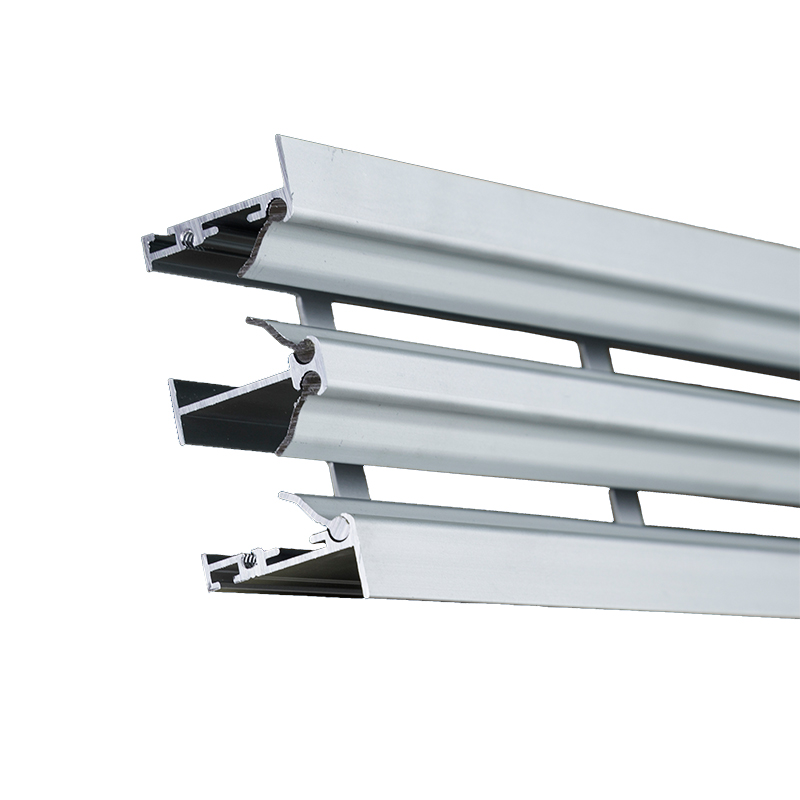

Лінійні дифузори серій BF та BL створюють спрямований повітряний потік через щілинні отвори, що дозволяє максимально інтегрувати систему вентиляції в архітектуру приміщення. Це оптимальне рішення для об’єктів з високими естетичними вимогами, де необхідно мінімізувати видимість вентиляційного обладнання.

Переваги лінійних дифузорів:

Архітектурна гнучкість: Можливість створення суцільних ліній будь-якої довжини шляхом з’єднання декількох модулів. Дифузори монтуються впритул один до одного, формуючи візуально єдиний елемент довжиною до 10-15 метрів. Це дозволяє створювати оригінальні дизайнерські рішення: периметральне розташування по контуру приміщення, діагональні лінії, геометричні фігури.

Ефективне використання простору: Компактна конструкція (висота корпусу від 60 мм) дозволяє використовувати лінійні дифузори у приміщеннях з обмеженим міжстельовим простором. Ширина щілини регулюється від 10 до 40 мм, що визначає дальність викиду та швидкість повітря.

Напрямок потоку: Доступні версії з різними кутами випуску повітря – від вертикального (90°) до горизонтального (0-15°). Це дозволяє адаптувати систему до конфігурації приміщення: вертикальний випуск для високих приміщень, горизонтальний – для низьких офісів з обмеженою висотою.

Типові застосування:

• Офіси відкритого типу (open space) з лінійним розташуванням робочих місць
• Конференц-зали та переговорні кімнати з підвісними стелями
• Торгові зали з необхідністю рівномірного розподілу повітря вздовж вітрин
• Коридори та холи адміністративних будівель
• Серверні приміщення з точним контролем повітряних потоків

Продуктивність одного погонного метра лінійного дифузора становить 80-200 м³/год залежно від ширини щілини та тиску в камері статичного тиску.

Конічні дифузори: Спрямований розподіл для локальних зон

Конічні дифузори серії DCR створюють компактний спрямований повітряний потік, що робить їх оптимальним рішенням для локального обслуговування окремих робочих місць або зон з підвищеними вимогами до повітрообміну.

Конструктивні особливості:

Регульований конус всередині корпусу дозволяє змінювати форму та дальність викиду повітря. При закритому положенні конуса формується компактний струминний потік з дальністю викиду до 6-8 метрів. При відкритому – розосереджений факел з кутом розкриття 45-60° для обслуговування більшої площі.

Низький рівень шуму: Аеродинамічна форма конуса мінімізує турбулентність та шумоутворення. Рівень звукового тиску не перевищує 30-35 дБ(А) при номінальній витраті, що критично для офісів та переговорних кімнат.

Сфери застосування конічних дифузорів:

Робочі кабінети керівників: Локальне обслуговування одного робочого місця з можливістю індивідуального регулювання параметрів повітря. Продуктивність 80-150 м³/год забезпечує комфортний повітрообмін для 1-2 осіб.

Переговорні кімнати: Компактне розташування дифузорів по периметру приміщення без створення відчутних повітряних потоків у робочій зоні. Регулювання дозволяє направити потік до стелі для максимально м’якого розподілу.

Медичні кабінети: Спрямована подача припливного повітря без турбулентності та ризику розповсюдження аерозолів. Особливо актуально для стоматологічних кабінетів, процедурних кімнат та діагностичних приміщень.

Сопла регульовані: Промислове застосування та спеціальні умови

Сопла серії DJ використовуються для подачі повітря на великі відстані (до 10-15 метрів) у приміщеннях з високими стелями або специфічними вимогами до повітрообміну.

Технічні характеристики:

Дальність викиду: Регулюється від 3 до 15 метрів шляхом зміни діаметра вихідного отвору. Це дозволяє обслуговувати великі об’єми приміщень (складські комплекси, спортивні зали, виставкові павільйони) з мінімальною кількістю точок подачі повітря.

Продуктивність: Від 200 до 2000 м³/год залежно від типорозміру та тиску у розподільній мережі. Для великих промислових об’єктів доступні сопла продуктивністю до 5000 м³/год.

Типові застосування:

• Складські приміщення висотою понад 6 метрів
• Виробничі цеха з локальними робочими зонами
• Спортивні комплекси та басейни
• Атріуми та холи висотою понад 5 метрів у бізнес-центрах
• Торгові центри з великими відкритими просторами

Технічні параметри та критерії підбору повітророзподільників

Професійний підбір дифузорів базується на комплексному аналізі параметрів приміщення та вимог до системи вентиляції:

Витрата повітря та продуктивність

Розрахунок необхідної кількості повітророзподільників виконується на основі проектної витрати повітря для приміщення. Згідно з нормами ДБН В.2.5-67:2013, для офісних приміщень мінімальна норма становить 60 м³/год на одну особу при відсутності природної вентиляції.

Методика розрахунку:

Для офісу open space площею 100 м² з 15 робочими місцями:

• Розрахункова витрата: 15 осіб × 60 м³/год = 900 м³/год
• При використанні вихрових дифузорів продуктивністю 150 м³/год кожен: 900 ÷ 150 = 6 дифузорів
• Розташування: рівномірна сітка 3×2 для забезпечення покриття всієї площі

Критично важливо не перевищувати максимальну витрату для кожного типорозміру дифузора, оскільки це призводить до підвищення рівня шуму, збільшення швидкості повітря у робочій зоні (протяги) та зниження ефективності змішування.

Рівень шуму та акустичний комфорт

Для офісних приміщень максимально допустимий рівень шуму від вентиляційного обладнання становить 40-45 дБ(А) згідно з ДСН 3.3.6.037-99. Для переговорних кімнат, кабінетів керівників та приміщень, що потребують концентрації, рекомендований рівень знижується до 35 дБ(А).

Рівень шуму дифузора залежить від:

• Швидкості повітря на виході (чим вища – тим більший шум)
• Конструкції розподільних елементів (аеродинамічні форми знижують шум)
• Типорозміру (більші дифузори при тій же витраті працюють тихіше)
• Якості монтажу (вібрації та резонанс підсилюють шум)

Для забезпечення акустичного комфорту рекомендується підбирати дифузори з запасом по продуктивності 15-20%, що дозволяє експлуатувати їх на 80-85% від максимальної витрати зі зниженим рівнем шуму.

Геометрія приміщення та висота монтажу

Висота встановлення дифузора визначає його ефективну зону обслуговування:

Стандартні офіси (висота стелі 2.7-3.2 м):

• Вихрові дифузори: радіус обслуговування 2.5-3.0 м
• Оптимальна сітка розташування: 5×5 метрів або 6×6 метрів
• Один дифузор на 15-25 м² площі

Офіси з високими стелями (висота 3.5-5.0 м):

• Збільшення діаметру дифузора на один типорозмір
• Використання моделей з підвищеною дальністю викиду
• Сітка розташування: 7×7 або 8×8 метрів

Приміщення нестандартної конфігурації:

• L-подібні або складної форми офіси: комбінація типів дифузорів
• Приміщення з колонами: розташування дифузорів з урахуванням перешкод
• Зони з різною висотою стелі: адаптація типорозмірів до локальних умов

Особливості італійського бренду Tecnoelettra

Tecnoelettra виробляє професійне обладнання для систем вентиляції з 1979 року на власних виробничих потужностях в Італії. Компанія спеціалізується на розробці повітророзподільної арматури для комерційних та промислових об’єктів з контролем якості на кожному етапі виробництва.

Технологічні переваги:

Аеродинамічне проектування: Всі моделі розроблені з використанням CFD-моделювання (обчислювальної гідродинаміки) для оптимізації повітряних потоків. Це забезпечує передбачувану дальність викиду, мінімальний рівень шуму та ефективне змішування повітря.

Корозійностійкі матеріали: Корпуси виготовляються з алюмінієвих сплавів або оцинкованої сталі з порошковим фарбуванням. Стандартне покриття – біла RAL 9010, доступне фарбування в будь-який колір RAL під замовлення для інтеграції у корпоративний дизайн.

Модульна конструкція: Уніфіковані розміри корпусів дозволяють змінювати тип дифузора без переробки стельових отворів. Наприклад, при зміні функціонального призначення приміщення можна замінити нерегульований дифузор на регульований без додаткових будівельних робіт.

Сертифікація та стандарти:

Обладнання Tecnoelettra сертифіковане згідно європейських стандартів EN 12237 (методи випробування повітророзподільників), ISO 5219 (акустичні характеристики), ISO 9001 (система менеджменту якості). Технічна документація містить детальні аеродинамічні та акустичні характеристики, що критично для проектування систем вентиляції згідно з українськими будівельними нормами.

Reol як офіційний постачальник Tecnoelettra в Україні забезпечує гарантійне та післягарантійне обслуговування, технічну підтримку проектувальників, наявність продукції на складі в Києві та оперативну доставку по всій Україні.

Сфери застосування повітророзподільників у комерційному секторі

Офісні будівлі та бізнес-центри:

Системи вентиляції офісів вимагають рівномірного розподілу повітря по всій площі з мінімальним рівнем шуму та відсутністю відчутних протягів. Вихрові дифузори забезпечують комфортні умови для персоналу, що безпосередньо впливає на продуктивність праці. Для офісів класу А рекомендовані регульовані моделі з можливістю адаптації повітророзподілу до планування робочих місць.

Торгові центри та магазини:

Великі торгові зали вимагають інтенсивного повітрообміну (4-6 кратного) для компенсації теплонадходжень від освітлення, обладнання та відвідувачів. Лінійні дифузори розташовуються вздовж торгових ліній, створюючи рівномірний клімат по всій площі. Для бутіків та магазинів преміум-сегменту критична естетична інтеграція вентиляції у дизайн інтер’єру.

Медичні установи:

Клініки, діагностичні центри та стоматологічні кабінети вимагають точного контролю повітряних потоків для запобігання перехресному забрудненню між зонами. Регульовані конічні дифузори дозволяють створити ламінарний потік без турбулентності. Для операційних блоків та процедурних кімнат застосовуються спеціалізовані дифузори з HEPA-фільтрами.

Готелі та ресторани:

Ресторани та банкетні зали потребують інтенсивної вентиляції (8-10 кратної) для видалення запахів, тепла та вологи від кухонного обладнання. Тиха робота системи критична для комфорту гостей – рівень шуму не повинен перевищувати 35-40 дБ(А). Готельні номери обладнуються компактними вихровими дифузорами з індивідуальним регулюванням.

Спортивні комплекси та фітнес-центри:

Тренажерні зали вимагають високої кратності повітрообміну (6-8 разів на годину) через інтенсивне тепловиділення від людей та обладнання. Сопла регульовані забезпечують спрямовану подачу повітря на великі відстані без створення дискомфортних потоків у зоні тренувань.

Економічна ефективність та вплив на продуктивність персоналу

Інвестиція у якісні повітророзподільники забезпечує довгострокову економію та поліпшення робочих умов. Правильно спроектована система вентиляції з ефективним повітророзподілом знижує витрати на кондиціонування на 20-30% завдяки оптимальному використанню припливного повітря без локальних перегрівів чи переохолоджень.

Вплив на продуктивність персоналу:

Численні дослідження підтверджують прямий зв’язок між якістю повітря та ефективністю роботи:

• Зниження концентрації CO2 з 1000 ppm до 600 ppm підвищує когнітивні функції на 15-20%
• Відсутність протягів та перепадів температури знижує кількість лікарняних на 25-35%
• Оптимальний розподіл повітря зменшує втомлюваність персоналу на 12-18%

Для офісу на 50 працівників поліпшення умов праці може забезпечити додаткову продуктивність, еквівалентну 3-5 повним робочим місцям на рік. Це робить інвестицію у професійну систему вентиляції швидко окупною.

Термін експлуатації:

Дифузори Tecnoelettra виготовлені з корозійностійких матеріалів мають розрахунковий термін служби понад 25 років без зниження характеристик. Відсутність рухомих частин (окрім регулювальних елементів) мінімізує необхідність обслуговування та ризик виходу з ладу.

Обираючи повітророзподільники Tecnoelettra, ви отримуєте систему з підтвердженими аеродинамічними характеристиками, мінімальним рівнем шуму та тривалим терміном експлуатації без додаткових витрат на обслуговування.
