Повітряно-теплові завіси забезпечують енергозбереження на об’єктах з інтенсивним потоком відвідувачів. Їхня функція – створити невидимий повітряний бар’єр, який відсікає холодне повітря ззовні та зберігає тепло всередині, підтримуючи стабільну температуру навіть при відкритих дверях.
Reol є офіційним дистрибьютором чеського виробника 2VV в Україні та пропонує повний асортимент повітряно-теплових завіс з багаторічним досвідом підбору обладнання для комерційних об’єктів різного масштабу. Бренд 2VV працює на європейському ринку понад 30 років та зарекомендував себе як надійний виробник кліматичного обладнання з оптимальним співвідношенням якості, функціональності та ціни. Наш асортимент включає повну лінійку модельних серій: ENTRESSE, ESSENSE NEO, FINESSE, INDESSE, STANDESSE, VENESSE та повітряно-опалювальні агрегати SAVANA. Кожна серія розроблена для конкретних умов експлуатації, що дозволяє забезпечити оптимальне рішення для вашого об’єкта. Для точного підбору теплової завіси відповідно до параметрів дверного прорізу та теплового режиму об’єкта, зв’яжіться з нашими інженерами-консультантами.
Ефективність теплової завіси базується на аеродинамічному принципі: потужний вентилятор створює спрямований повітряний потік, який проходить через нагрівальний елемент та формує суцільний бар’єр по всій висоті дверного прорізу. Швидкість повітряного потоку на виході досягає 10-15 м/с, що достатньо для відсікання зовнішнього повітря навіть при відкритих дверях.
Конструктивно завіса складається з корпусу (сталевого або алюмінієвого), осьового або тангенціального вентилятора, нагрівального елемента (водяний теплообмінник або електричний ТЕН), системи автоматики та повітряних фільтрів. Сучасні моделі оснащені мікропроцесорним управлінням з можливістю регулювання температури, швидкості обертання вентилятора та режимів роботи.
Ефективність системи енергозбереження безпосередньо залежить від правильного вибору типу завіси. Вартість обладнання визначається потужністю, типом нагрівального елемента, розміром завіси та способом монтажу.
Вибір джерела тепла є фундаментальним при проектуванні:
Водяні теплові завіси: Підключаються до централізованої системи опалення, бойлера або теплового насоса з температурою теплоносія 60-90°C. Це оптимальне рішення для об’єктів з існуючим водяним контуром (торгові центри, адміністративні будівлі, лікарні). Водяні моделі забезпечують економію електроенергії, оскільки споживають електрику лише для роботи вентилятора (200-400 Вт), тоді як теплова потужність може досягати 25-40 кВт. Якщо ви розглядаєте водяну теплову завісу, враховуйте необхідність якісного підключення до системи теплопостачання з установкою запірної арматури та фільтрів.
Електричні теплові завіси: Електричні теплові завіси: Універсальне рішення, яке не потребує джерела гарячого водопостачання та готове до роботи одразу після підключення до електромережі. Використовують електричний нагрівальний елемент – ТЕН (трубчастий електронагрівач) або PTC-керамічний нагрівач. ТЕНові моделі характеризуються швидким нагріванням та високою потужністю (до 18-24 кВт), а PTC-керамічні нагрівачі забезпечують миттєвий старт, мають вбудований захист від перегріву та довший термін служби. Електричні завіси є найбільш популярним типом обладнання завдяки простоті монтажу, автономності роботи та можливості швидкого встановлення на будь-якому об’єкті без прив’язки до системи опалення.
Теплова завіса без нагріву: Теплова завіса без нагріву: Створює потужний повітряний бар’єр без підігріву потоку, що робить її ефективним рішенням для економії та збереження охолодженого повітря. Основні сфери застосування: приміщення з кондиціонерами (торгові зали, офіси, ресторани), де завіса запобігає втратам холоду та знижує навантаження на систему кондиціонування до 40%. Широко використовуються в холодильних камерах для зберігання квітів (температура +2…+8°C), морозильних камерах в м’ясних та рибних цехах (температура -18…-25°C), де створюють надійний температурний бар’єр при частому відкриванні дверей. Також підходять для внутрішніх дверних прорізів між приміщеннями з різною температурою, наприклад, між складом та торговим залом. Моделі споживають мінімум електроенергії (150-300 Вт), мають найнижчу вартість серед всього асортименту
Тип монтажу впливає на ергономіку простору та ефективність роботи:
Горизонтальні теплові завіси: Горизонтальні теплові завіси: Стандартне рішення для більшості комерційних об’єктів. Встановлюються над дверним прорізом на висоті від 2.0 до 5.0 метрів залежно від моделі, створюючи вертикальний повітряний потік зверху вниз. Горизонтальна теплова завіса на вхідні двері забезпечує максимальне покриття прорізу шириною від 0.9 до 2.5 метрів залежно від серії. Для високих холів, торгових центрів та бізнес-центрів доступні моделі з посиленою продуктивністю, які ефективно працюють на висоті до 5 метрів. Для широких входів передбачене каскадне підключення 2-3 завіс, що синхронізуються через єдину систему управління.
Вертикальні теплові завіси: Монтуються збоку від широких воріт, панорамних входів або прорізів понад 3-4 метри шириною. Вертикальна конструкція створює горизонтальний повітряний потік, який ефективно блокує холодне повітря на складах, логістичних центрах та промислових об’єктах. Для максимального ефекту вертикальні завіси встановлюються парами з обох боків прорізу.
Настінні та вбудовані моделі: Настінні теплові завіси підходять для приміщень з низькими стелями (менше 2.5 метра) або обмеженим простором над дверима. Вбудовані моделі серії FINESSE інтегруються у підвісні стелі або архітектурні конструкції, забезпечуючи естетичний вигляд без видимих елементів обладнання. Це єдина серія прихованого монтажу в асортименті 2VV, яка дозволяє повністю зберегти дизайн інтер’єра, залишаючи видимою лише декоративну решітку повітровипуску.
При виборі обладнання професійний інженер аналізує наступні параметри:
Потужність та продуктивність: Розрахунок необхідної потужності залежить від висоти дверного прорізу, температури зовнішнього повітря та інтенсивності відкривання дверей. Для стандартного входу висотою 2.2-2.5 метра рекомендована продуктивність від 1500 м³/год. Критично важливо, щоб швидкість повітря біля підлоги залишалася достатньою (не менше 3-4 м/с) для створення повноцінного бар’єра.
Теплова потужність: Для водяних завіс становить 6-40 кВт залежно від розміру теплообмінника та температури теплоносія. Електричні моделі мають потужність 3-24 кВт. Важливо розуміти, що надлишкова потужність призводить до перевитрати енергії, а недостатня – до низької ефективності роботи.
Швидкість повітряного потоку: Мінімальна швидкість на виході повинна становити 8-12 м/с для створення ефективного бар’єра. Регульована швидкість (2-3 режими) дозволяє адаптувати роботу завіси до температури зовнішнього повітря: взимку використовується максимальний режим, в перехідний період – середній.
Рівень шуму: Для комфортного середовища у торгових та офісних приміщеннях цей показник не повинен перевищувати 55-60 дБ на максимальних обертах вентилятора. Моделі преміум-класу з EC-вентиляторами працюють на рівні 42-48 дБ, що порівняно з фоновим шумом у приміщенні.
Клас енергоефективності: Сучасні моделі з EC-вентиляторами споживають на 30-40% менше електроенергії порівняно з класичними AC-двигунами. Додатково, наявність автоматики з датчиками відчинення дверей знижує непродуктивні витрати енергії на 50-60%, оскільки завіса вмикається лише при відкриванні дверей.
Чеський виробник 2VV виготовляє повітряно-теплові завіси на власних виробничих потужностях з контролем якості на кожному етапі. Обладнання сертифіковане згідно європейських стандартів, що гарантує безпеку, енергоефективність та тривалий термін експлуатації. Reol як офіційний дистрибьютор забезпечує повну технічну підтримку, гарантійне та післягарантійне обслуговування, наявність запасних частин на складі. Кожна серія розроблена для конкретних умов експлуатації та типів об’єктів:
ENTRESSE: Серія для об’єктів середнього сегменту з оптимальним співвідношенням ціна-якість. Моделі характеризуються простотою монтажу, надійністю та невибагливістю в обслуговуванні. Асортимент включає як електричні, так і водяні версії потужністю 6-18 кВт. Підходить для магазинів, офісів, кафе та невеликих торгових центрів.

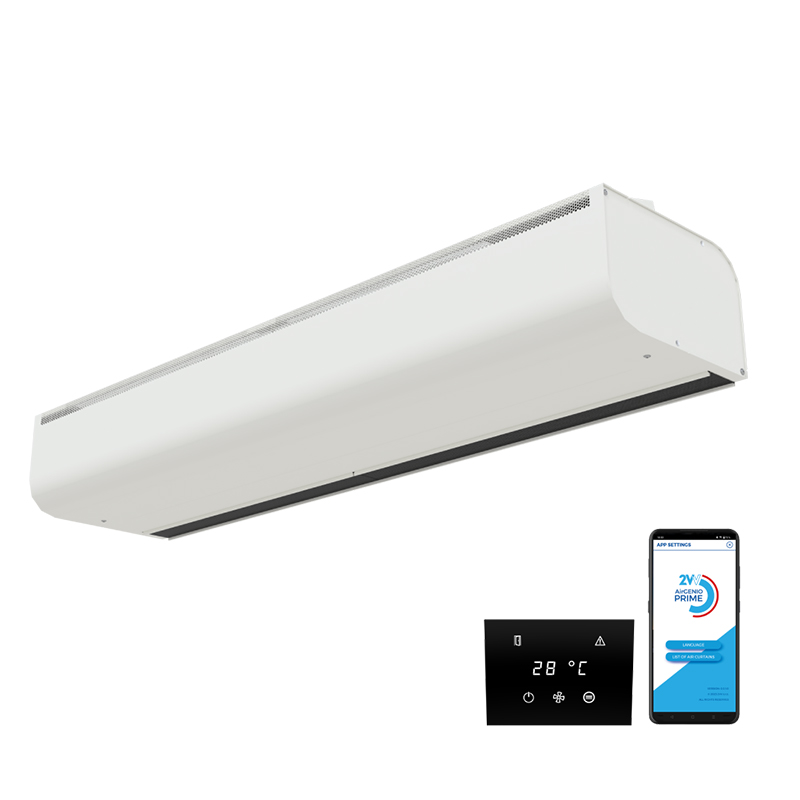

ESSENSE NEO: Преміальна серія з розширеним функціоналом та інтелектуальною автоматикою. Оснащені мікропроцесорним управлінням з можливістю інтеграції у системи BMS (Building Management System), підтримують протоколи Modbus RTU/TCP та BACnet. Доступне дистанційне управління через веб-інтерфейс, енергозберігаючі режими роботи та детальна діагностика стану обладнання. Рекомендовані для бізнес-центрів, готелів, лікарень та об’єктів з високими вимогами до автоматизації.
FINESSE: Єдина серія прихованого (вбудованого) монтажу в асортименті. Завіси повністю інтегруються у підвісні стелі, залишаючи видимою лише декоративну решітку повітровипуску. Такі моделі зберігають дизайн інтер’єра та підходять для об’єктів преміум-класу з високими естетичними вимогами: бутіки, шоуруми, арт-галереї, банківські відділення. Доступні у водяному та електричному виконанні.
INDESSE: Потужні вертикальні завіси промислового призначення для широких воріт та панорамних входів. Використовуються на промислових об’єктах, складах, логістичних центрах, паркінгах з воротами шириною до 8 метрів. Ефективна довжина викиду повітря досягає 8 метрів, що дозволяє створювати надійний бар’єр навіть для високих та широких прорізів. Моделі виготовляються з оцинкованої або пофарбованої сталі залежно від умов експлуатації. Доступні у водяному та електричному виконанні з потужністю до 40 кВт.

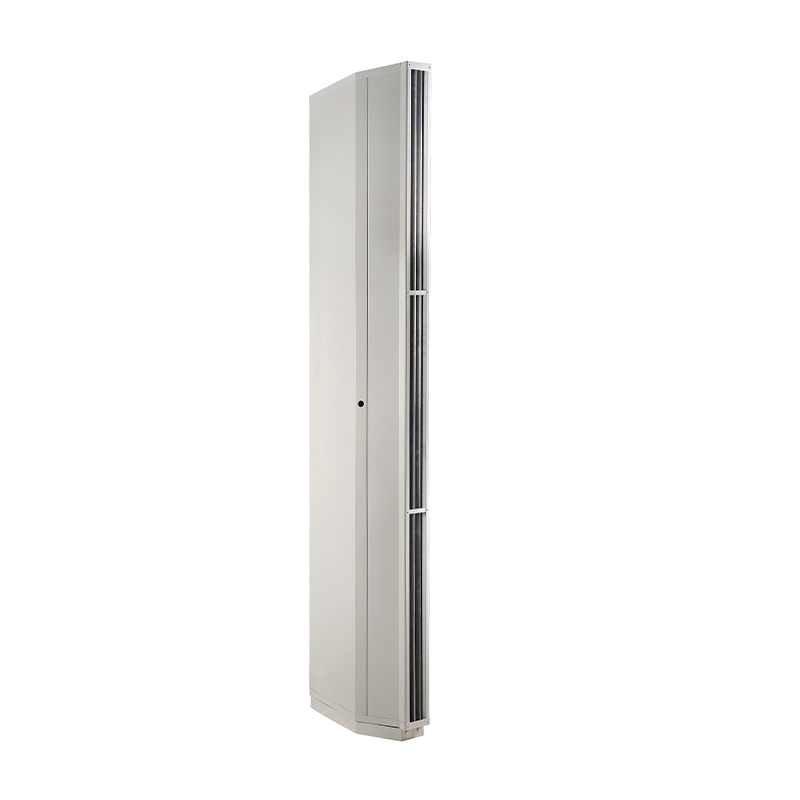

STANDESSE та VENESSE: Вертикальні завіси для складських воріт, промислових об’єктів та логістичних центрів. Хоча технічно ці моделі можна монтувати горизонтально, основне призначення – вертикальна установка збоку від прорізу. Горизонтальний монтаж вертикальних завіс економічно невигідний та використовується рідко. Доступні з водяним або електричним нагрівом, підходять для воріт шириною 3-6 метрів.
SAVANA: Повітряно-опалювальні агрегати промислового призначення. Використовуються на великих складах, виробничих цехах та логістичних центрах. Потужність до 100 кВт, продуктивність до 15000 м³/год.
Теплові завіси демонструють максимальну ефективність у об’єктів з високою інтенсивністю відвідувачів:
Торгові центри та магазини: Теплова завіса для магазину забезпечує комфортні умови для покупців біля входу, знижує навантаження на систему опалення та кондиціонування на 35-50%, а також перешкоджає проникненню пилу, вихлопних газів та комах. Для супермаркетів площею понад 500 м² рекомендовані моделі потужністю від 9-12 кВт. Додатково, завіса запобігає утворенню конденсату на підлозі біля входу, що критично для безпеки відвідувачів.
Офісні будівлі та бізнес-центри: Завіси підтримують стабільний мікроклімат у вестибюлях та на поверхах з окремими входами, запобігаючи протягам та холодним зонам біля дверей. У високих холах (понад 3.5 метра) використовуються моделі підвищеної продуктивності, які забезпечують ефективну роботу на великій висоті монтажу.
Медичні установи: У лікарнях та клініках завіси виконують гігієнічну функцію, блокуючи проникнення вуличного бруду, алергенів, бактерій та вірусів. Це особливо критично для операційних блоків, пологових відділень та палат інтенсивної терапії з окремими входами.
Промислові приміщення та склади: Для широких воріт складських комплексів застосовуються високопродуктивні вертикальні або горизонтальні моделі з водяним нагрівом. Така конфігурація забезпечує економію енергоресурсів до 60% порівняно з опаленням всього об’єму складу. На логістичних центрах з частим відкриванням воріт (понад 50 разів на добу) завіси окупаються протягом 1-2 опалювальних сезонів.
Готелі та ресторани: Підтримка презентабельного вигляду входу без необхідності постійно закривати двері, що особливо критично для закладів преміум-сегменту. У ресторанах з літніми терасами завіси дозволяють залишати двері відкритими, створюючи візуальний зв’язок між внутрішнім та зовнішнім простором.
Автосалони та сервісні центри: Захист великих панорамних вікон та воріт від теплових втрат. Вертикальні моделі встановлюються по периметру скляних фасадів, створюючи комфортні умови для клієнтів та персоналу.
Інвестиція у повітряно-теплові завіси демонструє швидку окупність завдяки зниженню витрат на опалення та кондиціонування. За даними незалежних досліджень, правильно підібрана та встановлена завіса знижує теплові втрати через дверний проріз на 70-80%. Для торгового об’єкта площею 300-500 м² з інтенсивним трафіком це означає економію 15000-25000 кВт/год на опалювальний сезон.
Додаткові економічні переваги включають зниження навантаження на основне обладнання HVAC (що продовжує його термін служби), зменшення витрат на прибирання (менше пилу та бруду з вулиці), підвищення комфорту персоналу та відвідувачів. Термін окупності для комерційних об’єктів становить 1.5-3 роки залежно від інтенсивності експлуатації.
Обираючи повітряно-теплову завісу, ви отримуєте систему з мінімальними експлуатаційними витратами, тривалим терміном служби (15-20 років при регулярному обслуговуванні) та швидкою окупністю інвестицій.
Теплова завіса створює спрямований повітряний потік, який формує невидимий бар’єр між внутрішнім та зовнішнім середовищем. На відміну від обігрівача, завіса не нагріває весь об’єм повітря у приміщенні, а локалізує теплові втрати безпосередньо у зоні дверного прорізу. Це забезпечує економію енергії до 70% порівняно з постійним обігрівом всього приміщення. Додатково, завіса блокує проникнення пилу, комах та вихлопних газів, чого не може забезпечити звичайний обігрівач.
Розрахунок базується на трьох ключових факторах: висота дверного прорізу (від підлоги до точки монтажу), ширина прорізу та температурний перепад між зовнішнім та внутрішнім повітрям. Стандартна формула: для прорізу висотою до 2.5 метра потрібна продуктивність 800-1000 м³/год на 1 метр ширини. Для висоти понад 3 метри коефіцієнт збільшується до 1200-1500 м³/год на метр. Також враховується інтенсивність відкривання дверей: для входів з високим трафіком (понад 100 відвідувачів/годину) потужність збільшується на 20-30%. Ми надаємо послугу професійного теплотехнічного розрахунку з урахуванням всіх специфічних параметрів вашого об’єкта.
Так, більшість моделей мають режим роботи без нагріву, коли вентилятор створює лише повітряний бар’єр. Це дозволяє влітку блокувати проникнення гарячого зовнішнього повітря та підтримувати ефективність роботи системи кондиціонування, знижуючи витрати на охолодження на 30-40%. Додатково, завіса запобігає проникненню пилу, комах та неприємних запахів з вулиці. Режим без нагріву споживає мінімум електроенергії (150-400 Вт залежно від моделі).
Рекомендоване технічне обслуговування включає: очищення повітряних фільтрів кожні 2-3 місяці (залежно від запиленості середовища), перевірку кріплень та електричних з’єднань раз на рік, діагностику нагрівального елемента та теплообмінника перед опалювальним сезоном, змащування підшипників вентилятора (для моделей без підшипників, що не потребують обслуговування, цей крок пропускається). Для водяних завіс додатково перевіряється герметичність з’єднань та стан теплоносія. Регулярне обслуговування продовжує термін експлуатації обладнання до 15-20 років та підтримує ККД на рівні 95-98%.
Для широких прорізів (понад 3-4 метри) використовуються спеціалізовані промислові моделі або каскадне підключення кількох завіс. Вертикальні моделі INDESSE ефективно працюють на воротах шириною до 8 метрів завдяки потужному викиду повітря. Для максимальної ефективності рекомендуємо комбіноване рішення: горизонтальні завіси над воротами та вертикальні збоку, що створює П-подібний повітряний контур. Така конфігурація блокує до 85% теплових втрат навіть при тривалому відкриванні воріт.
Для монтажу теплових завіс не потрібні спеціальні дозволи або погодження. Водяні моделі вимагають наявності підключення до системи опалення з параметрами теплоносія 60-90°C та тиском не менше 2 атмосфер. Електричні завіси потужністю понад 9 кВт можуть вимагати окремої лінії електропостачання з відповідним перерізом кабелю та автоматичним захистом. Монтаж повинен виконуватися сертифікованими спеціалістами з дотриманням вимог виробника та норм пожежної безпеки.
Сучасні моделі серій ESSENSE NEO та FINESSE підтримують протоколи Modbus RTU/TCP, BACnet та LON, що дозволяє інтегрувати їх до систем BMS (Building Management System). Через систему автоматизації можна централізовано керувати режимами роботи всіх завіс у будівлі, отримувати дані про енергоспоживання, діагностичні повідомлення та налаштовувати сценарії роботи (наприклад, автоматичне вимкнення у неробочий час). Додатково, завіси можуть синхронізуватися з датчиками відчинення дверей, системою контролю доступу та охоронною сигналізацією.
